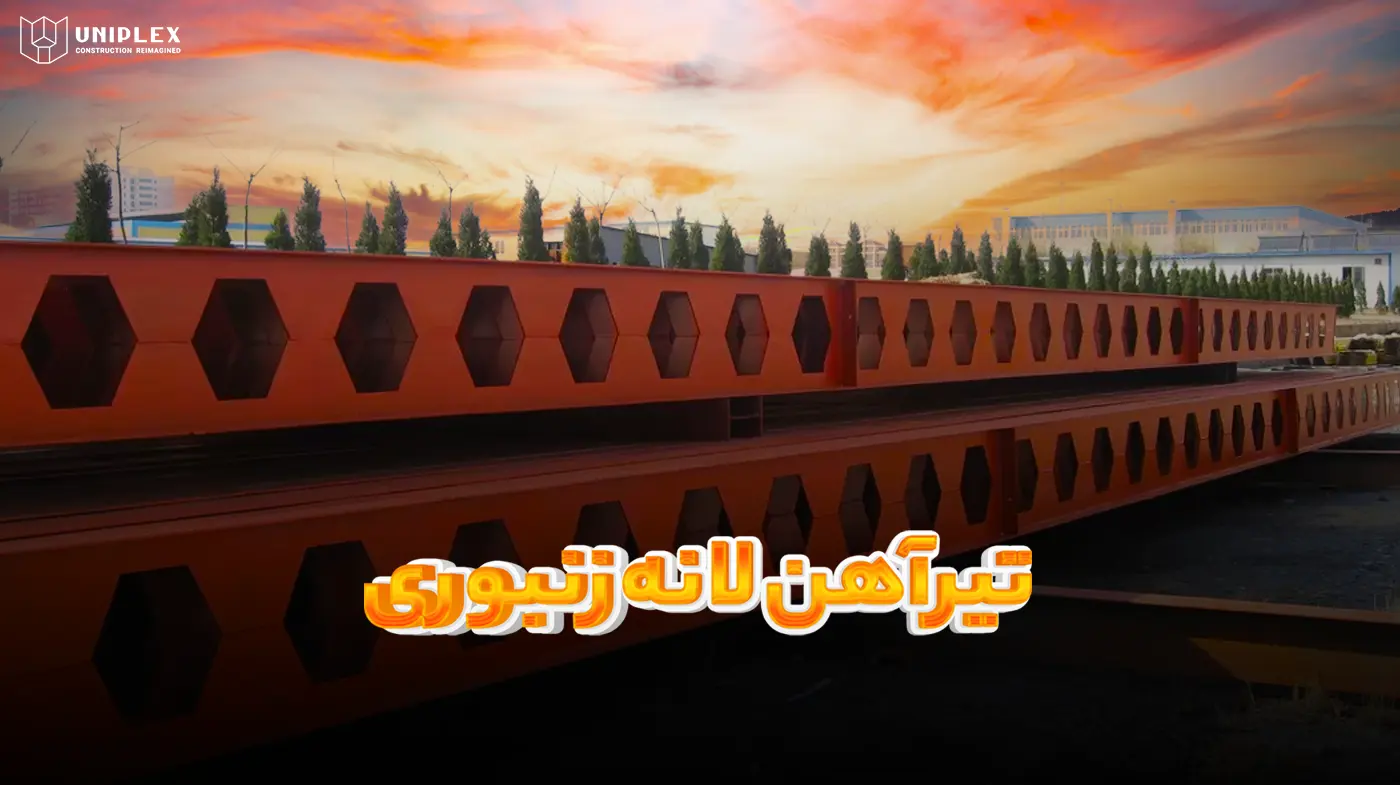

تیرآهن لانه زنبوری؛ انتخاب هوشمندانه برای سازه های مدرن

تیرآهن لانه زنبوری یکی از انواع پیشرفته تیرآهن در صنعت ساختمان سازی است که به دلیل طراحی خاص و منحصر به فرد خود، نقش مهمی در افزایش استحکام و کاهش وزن سازه ها ایفا می کند. با پیشرفت تکنولوژی و تحولات گسترده در صنعت ساختمان، امروزه انواع مختلفی از مصالح ساختمانی با ویژگی های بهبود یافته به بازار عرضه شده اند که هر یک تأثیر بسزایی در افزایش مقاومت، کاهش هزینه ها و بهینه سازی مصرف مواد دارند. تیرآهن لانه زنبوری نیز به عنوان یکی از این مصالح نوین، با طراحی خاص خود که شامل حفره های شش ضلعی در جان تیرآهن است، نه تنها باعث افزایش مقاومت خمشی می شود، بلکه امکان عبور تأسیسات مکانیکی و الکتریکی را نیز بدون نیاز به ایجاد برش های اضافی در سازه فراهم می کند. این ویژگی، در کنار کاهش وزن و افزایش طول دهانه های قابل پوشش، موجب شده است که مهندسان و معماران در پروژه های مختلف ساختمانی، به ویژه در ساخت سازه های بلندمرتبه، از این نوع تیرآهن به طور گسترده استفاده کنند.

تیرآهن لانه زنبوری چیست

تیرآهن لانه زنبوری ( Castellated Beam – Honeycomb beam) یکی از انواع تیرآهن های مهندسی شده است که به دلیل طراحی خاص خود، کاربرد گسترده ای در صنعت ساختمان سازی و مهندسی سازه دارد. این نوع تیرآهن دارای حفره های توخالی در طول جان خود است که از نظر ظاهری، شباهت زیادی به ساختار لانه زنبور دارد. هدف از ایجاد این حفره ها، کاهش وزن تیرآهن بدون کاهش چشمگیر استحکام آن است. در واقع، این طراحی هوشمندانه باعث می شود وزن تیرآهن تا حدود ۳۰ درصد کاهش یابد، در حالی که ویژگی های مکانیکی آن مانند استحکام، مقاومت خمشی، مقاومت اینرسی و انعطاف پذیری در مقایسه با تیرآهن های معمولی با وزن مشابه، بهبود یابد. یکی از مزایای اصلی تیرآهن لانه زنبوری، افزایش نسبت مقاومت به وزن است. این ویژگی موجب می شود که این نوع تیرآهن در بسیاری از پروژه های ساختمانی، از جمله ساختمان های مسکونی، اداری و تجاری، سوله های صنعتی، پل سازی و حتی برخی از سازه های خاص مانند سالن های ورزشی و مراکز تفریحی، کاربرد گسترده ای داشته باشد. علاوه بر این، وجود حفره های توخالی در ساختار آن امکان عبور تاسیسات برقی، لوله کشی و سیستم های تهویه را فراهم می کند که خود یک مزیت مهم در طراحی مدرن سازه ها محسوب می شود.

از دیگر ویژگی های برجسته تیرآهن لانه زنبوری می توان به افزایش طول دهانه قابل پوشش و کاهش میزان استفاده از مواد اولیه اشاره کرد که در نهایت منجر به کاهش هزینه های ساخت و ساز می شود. همچنین، به دلیل سبکی نسبی، حمل ونقل و نصب این تیرآهن آسان تر بوده و نیاز به تجهیزات سنگین و نیروی انسانی زیاد را کاهش می دهد. این نوع تیرآهن به طور معمول از برش و جوشکاری تیرآهن های معمولی ساخته می شود و بسته به نیاز پروژه، می توان ابعاد و الگوی حفره های آن را تغییر داد. با توجه به مزایای فراوان، استفاده از تیرآهن های لانه زنبوری در حال گسترش است و به عنوان یک گزینه ی مقرون به صرفه، مستحکم و کاربردی در صنعت ساخت و ساز مورد توجه قرار گرفته است.

تاریخچه تیرآهن لانه زنبوری

گام های اولیه:

• ۱۸۴۹: “ویلیام هنری بارلو”، مهندس انگلیسی، طرحی برای تیرآهن با حفره های جانبی ارائه کرد. این طرح اولین جرقه ایده تیرآهن لانه زنبوری را روشن کرد.
• دهه ۱۸۷۰: “توماس ادیسون” از تیرآهن های با حفره های جانبی در ساخت سقف آزمایشگاه خود در نیوجرسی استفاده کرد.
• اواخر قرن ۱۹: “هنری بسلر” و “آرتور هورتون” به طور مستقل بر روی ایده تیرآهن لانه زنبوری کار کردند و هر کدام اختراعات خود را در این زمینه به ثبت رساندند.

توسعه و کاربرد:

• ۱۹۱۰: “آرتور هورتون” اولین تیرآهن لانه زنبوری را با نام “تیرآهن شبکه” اختراع و به طور رسمی معرفی کرد.
• دهه ۱۹۲۰: استفاده از تیرآهن های لانه زنبوری در پل ها و ساختمان ها آغاز شد.
• دهه ۱۹۵۰: پس از جنگ جهانی دوم، به دلیل کمبود فولاد، استفاده از تیرآهن های لانه زنبوری به عنوان جایگزینی مقرون به صرفه و با مقاومت بالا رواج پیدا کرد.
• دهه ۱۹۷۰: با پیشرفت تکنولوژی، روش های تولید تیرآهن های لانه زنبوری بهبود یافت و تنوع و کاربرد آنها افزایش پیدا کرد.

در ایران:

• ۱۳۸۵: اولین تیرآهن های لانه زنبوری توسط ذوب آهن اصفهان تولید شد.

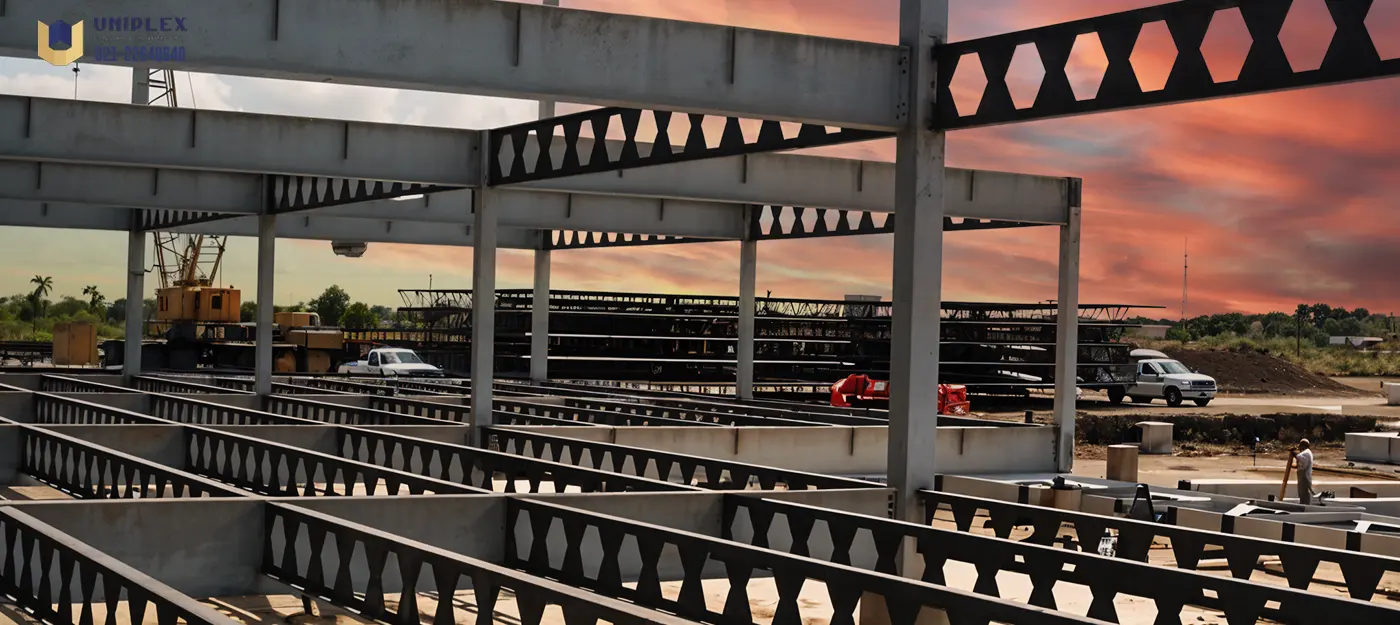

• امروزه: استفاده از تیرآهن های لانه زنبوری در ایران به طور فزاینده ای در حال گسترش است و در انواع پروژه های ساختمانی و عمرانی از جمله سقف تیرچه بلوک، پل ها، سوله ها و … به کار می رود.

هر آنچه که باید در مورد تیرچه بلوک بدانید

چرا تیر را لانه زنبوری میکنند

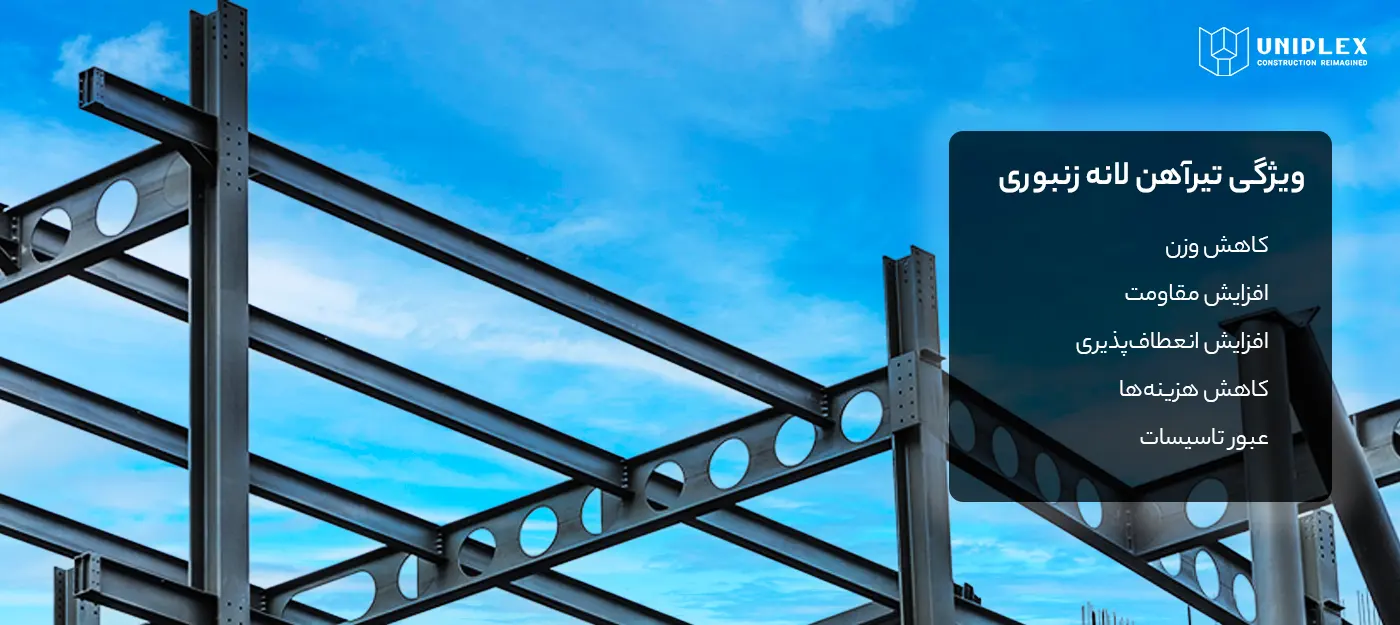

تیر را به دلایل زیر لانه زنبوری می کنند:

کاهش وزن

• حفره های موجود در جان تیرآهن لانه زنبوری باعث کاهش وزن آن تا ۳۰% در مقایسه با تیرآهن های معمولی با ابعاد مشابه می شود.
• این امر باعث کاهش بار مرده سازه و در نتیجه افزایش مقاومت آن در برابر زلزله می شود.

افزایش مقاومت

• با وجود وزن کمتر، تیرآهن لانه زنبوری به دلیل طراحی خاص خود، مقاومت خمشی و مقاومت اینرسی بالاتری دارد.
• این امر به دلیل افزایش فاصله بال ها از محور خنثی مقطع تیرآهن است.

افزایش انعطاف پذیری

• تیرآهن لانه زنبوری به دلیل شکل خاص خود، انعطاف پذیری بیشتری نسبت به تیرآهن های معمولی دارد.
• این امر باعث می شود که بتوان از این تیرآهن ها در دهانه های بلند و با هندسه های پیچیده استفاده کرد.

کاهش هزینه ها

• به دلیل وزن کمتر، تیرآهن لانه زنبوری به مصالح کمتری برای تولید نیاز دارد و در نتیجه قیمت آن نیز پایین تر است.
• همچنین، استفاده از این تیرآهن ها می تواند به کاهش هزینه های حمل و نقل و نصب نیز کمک کند.

عبور تاسیسات

• حفره های تیرآهن لانه زنبوری امکان عبور لوله های تاسیساتی و برق را از داخل تیرآهن فراهم می کنند.
• این امر باعث می شود که نیاز به ایجاد کانال های جداگانه برای عبور تاسیسات از بین برود و فضای مفید ساختمان افزایش یابد.

در نهایت، انتخاب نوع تیرآهن مناسب برای هر پروژه به عوامل مختلفی مانند نوع سازه، بارهای وارده، شرایط محیطی و بودجه پروژه بستگی دارد.

مزایا و معایب تیر آهن لانه زنبوری

برخی از مزایا و معایب استفاده از تیراهن لانه زنبوری عبارت است از:

مزایا:

• وزن کمتر: تا ۳۰% سبکتر از تیرآهن های معمولی
• مقاومت بیشتر: مقاومت خمشی و اینرسی بالا
• انعطاف پذیری بیشتر: مناسب برای دهانه های بلند و هندسه های پیچیده
• کاهش هزینه ها: قیمت و هزینه های حمل و نقل و نصب کمتر
• عبور تاسیسات: امکان عبور لوله ها از داخل تیرآهن

معایب:

• مقاومت برشی کمتر: نیاز به ورق های تقویتی در برخی موارد
• پیچیدگی تولید: قیمت تمام شده کمی بیشتر
• نیاز به نظارت دقیق: در هنگام نصب و جوشکاری

مشخصات تیرآهن لانه زنبوری

برخی از ویژگی ها و مشخصات تیرآهن لانه زنبوری عبارت است از:

۱.ابعاد:

• تیرآهن های لانه زنبوری در ابعاد مختلفی مانند ۱۴۰، ۱۶۰، ۱۸۰، ۲۰۰، ۲۲۰، ۲۴۰، 270، ۳۰۰ و ۳۶۰ میلی متر تولید می شوند.
• ارتفاع تیرآهن های لانه زنبوری 1.5 برابر تیرآهن های I شکل معمولی است.

۲.ضخامت:

• ضخامت تیرآهن های لانه زنبوری از ۵ تا ۲۰ میلی متر متغیر است.

۳.جنس:

• تیرآهن های لانه زنبوری معمولاً از فولاد A۳۶ و یا فولادهای با مقاومت بالا مانند St۵۲ و S۳۵۵ تولید می شوند.

۴.نوع ورق:

• تیرآهن های لانه زنبوری می توانند از ورق های سیاه، گالوانیزه و یا آلیاژی تولید شوند.

۵.وزن:

• تیرآهن های لانه زنبوری تا ۳۰% سبک تر از تیرآهن های I شکل معمولی با ابعاد مشابه هستند.

۶.مقاومت:

• تیرآهن های لانه زنبوری به دلیل طراحی خاص خود، مقاومت خمشی و مقاومت اینرسی بالاتری دارند.
• مقاومت برشی تیرآهن های لانه زنبوری به نوع برش و شکل حفره ها بستگی دارد.

۷.انعطاف پذیری:

• تیرآهن های لانه زنبوری به دلیل شکل خاص خود، انعطاف پذیری بیشتری نسبت به تیرآهن های I شکل معمولی دارند.

۸.کاربرد:

• تیرآهن های لانه زنبوری در انواع سازه ها مانند ساختمان های مسکونی، تجاری، صنعتی، پل ها، سوله ها و … کاربرد.
